안전은 기본! 변압기 설치 공간 및 5대 방호 조치 안전 기준 상세 해설

변압기는 수천 볼트의 전기를 다루는 핵심 설비입니다. 단순한 설치 공간 확보를 넘어 **화재, 감전, 폭발** 위험으로부터 완벽하게 보호하기 위한 **방호 조치 안전 기준**! 정확히 알고 계신가요?



안녕하세요, '전기 안전'입니다! 수전 설비의 심장이라고 할 수 있는 변압기는 설치할 때부터 안전에 대한 철저한 고려가 필요하죠. 뭐랄까, 특히 유입식 변압기의 경우 **화재 위험**이 크고, 고전압 설비 특성상 **감전 위험**도 상존하거든요. 솔직히 말하자면, 많은 현장에서 공간 효율성 때문에 변압기 주변의 점검 공간을 충분히 확보하지 않아 나중에 유지보수나 고장 시 작업자가 위험에 처하는 경우가 많아요. 제가 아는 전기안전 관리자분도 변압기실 문 앞에 자재를 쌓아둬서 비상시 접근이 어려웠던 아찔한 경험을 했다고 하더라구요. 그니까요, 오늘은 **변압기 설치 공간의 최소 기준**부터 시작해서, **KEC 및 산업안전보건 기준**에 따른 **5대 핵심 방호 조치 안전 기준**을 딱 뽑아서 정리해 드릴게요. 이 내용을 숙지하면 안전한 변압기 운용 환경을 구축할 수 있을 것 같애요!

목차

1. 변압기 설치 장소 및 공간 확보 기준 2. 핵심 방호 조치 1: 내화 구조 및 방화벽 3. 핵심 방호 조치 2: 유류 누설 방지 (오일 펜스/트렌치) 4. 핵심 방호 조치 3: 충전부 방호 및 울타리 설치 5. 핵심 방호 조치 4: 충분한 환기 및 온도 관리 6. 핵심 방호 조치 5: 접지 및 인체 보호

1. 변압기 설치 장소 및 공간 확보 기준

변압기는 원칙적으로 **옥내** 또는 **옥외 전용 구역**에 설치되어야 하며, 운전, 점검, 보수 및 화재 진압을 위해 충분한 공간이 확보되어야 합니다.

점검 통로 폭 (KEC 기준)

고압 또는 특별고압의 전기 기계기구를 설치하는 장소에는 **작업 통로**를 확보해야 합니다.

• **단일 통로**인 경우: **0.9 m 이상**
• **양면 통로**인 경우: **1.2 m 이상**

(단, 벽과 기기 사이가 0.6 m 이상이고 0.9 m 이상의 통로가 확보될 경우 0.6 m도 허용 등 세부 예외 규정 존재)

• 옥내 설치 조건:
  변압기실은 **밀폐된 구조**를 가지며, **관계자 외 출입 금지** 조치가 이루어져야 합니다. 인접한 다른 설비와의 **이격 거리**도 중요합니다.

2. 핵심 방호 조치 1: 내화 구조 및 방화벽

유입식 변압기는 화재 위험이 크기 때문에, 설치 공간 자체를 불연성 구조로 만들고 주변 건물이나 설비로 불이 번지는 것을 막아야 합니다. 이게 바로 가장 기본적인 안전 조치입니다.

• 변압기실 구조:
  변압기실의 벽, 바닥, 천장은 **내화 구조**로 시공하는 것이 원칙이며, 특히 인접한 건축물이나 실내와의 경계에는 **방화벽(내화 성능을 가진 벽체)**을 설치해야 합니다.
• 문과 개구부:
  출입문은 **갑종 또는 을종 방화문**을 설치하고, 케이블 인입을 위한 개구부는 **방화 재료(내화성 실런트)**를 사용하여 밀봉해야 합니다.

3. 핵심 방호 조치 2: 유류 누설 방지 (오일 펜스/트렌치)

유입식 변압기는 절연유를 사용하므로, 사고 시 유류가 누설되어 주변으로 흐르는 것을 막기 위한 조치가 필수입니다.

💧 유량 처리 기준

변압기 주변에는 유류가 외부로 유출되지 않도록 **방유벽(Oil Fence)** 또는 **오일 트렌치**를 설치해야 합니다. 수용 용량은 **변압기에 사용하는 절연유 전체량의 100% 이상**을 수용할 수 있어야 합니다.

• 배수 설비:
  트렌치에 고인 유류는 화재 위험이 있으므로, 배수 설비를 통해 안전하게 처리하거나, 소화 설비와 연동된 배수 장치를 갖추어야 합니다.

4. 핵심 방호 조치 3: 충전부 방호 및 울타리 설치

변압기의 단자 등 충전부는 감전 위험이 매우 높으므로, 인체 접근을 막는 물리적인 방호 조치가 필요합니다.

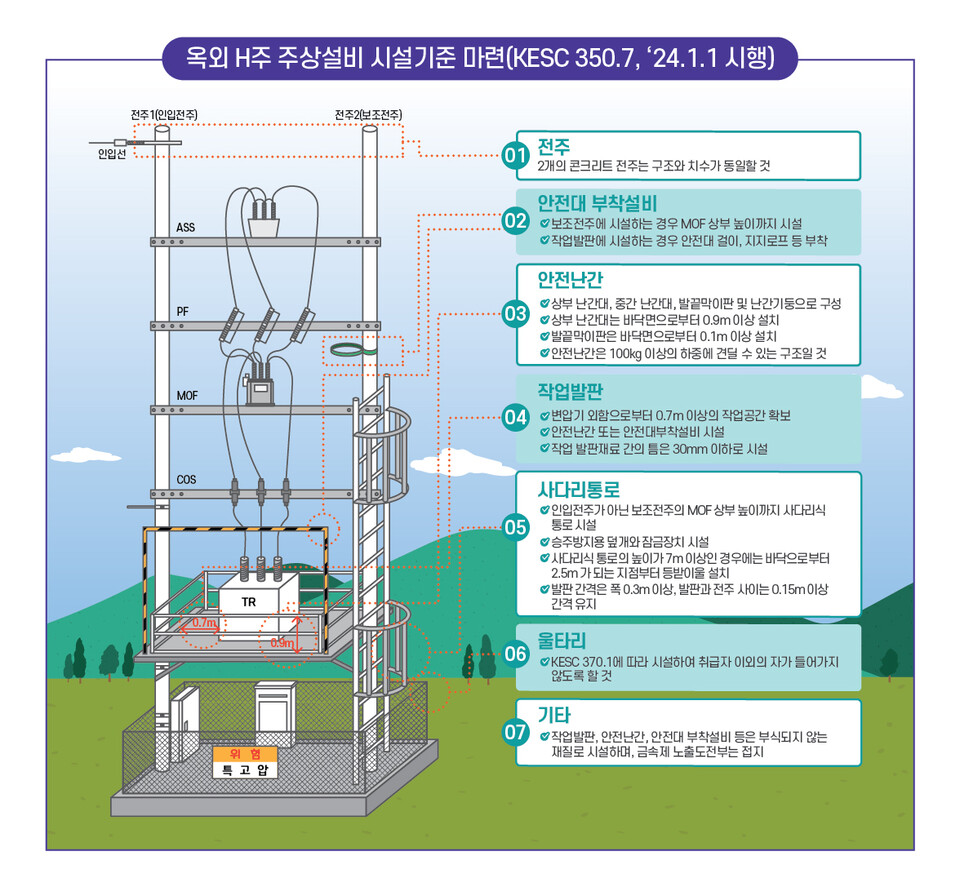

• 옥외 설치 시 울타리:
  옥외에 변압기를 설치할 경우, **울타리, 담, 기타 격벽**을 설치하여 일반인의 접근을 막아야 하며, 울타리의 높이는 **2 m 이상**이어야 합니다. 또한, 울타리 밖에서 충전부까지의 이격 거리가 규정되어 있습니다.
• 접근 방지 표지판:
  '**고압 위험**', '**출입 금지**' 등 명확한 경고 표지판을 설치하여 위험을 알리고, 충전부에 직접 접촉되지 않도록 **절연 커버 또는 격벽**을 설치해야 합니다.

5. 핵심 방호 조치 4: 충분한 환기 및 온도 관리

변압기는 운전 중 열을 발생시키므로, 적절한 온도를 유지하여 **과열로 인한 절연 파괴나 수명 단축**을 막아야 합니다.

• 환기 설비 설치:
  변압기실 내부의 열을 외부로 방출할 수 있도록 **자연 환기 또는 강제 환기 장치(팬)**를 설치해야 합니다. 특히 유입식 변압기는 통풍에 더욱 신경 써야 합니다.
• 온도 감시 장치:
  변압기 운전 온도를 상시 감시할 수 있는 **온도계**를 설치하고, 일정 온도 이상 상승 시 경보를 울리는 시스템을 갖추는 것이 좋습니다.

6. 핵심 방호 조치 5: 접지 및 인체 보호

변압기의 철대(외함) 및 2차측 중성선 등은 KEC 기준에 따라 적절한 **접지**를 시행하여 이상 전압 발생 시 인체와 설비를 보호해야 합니다. 그니까요, 접지는 안전의 마침표입니다.

• 변압기 외함 접지:
  변압기의 금속 외함 및 철대는 감전 보호를 위해 **보호 접지 도체(PE)**를 이용하여 접지 시스템에 연결해야 합니다.
• 절연 발판 및 도구:
  변압기실 내에서 작업자가 감전 위험에 노출되지 않도록 **절연 발판(고무 매트)**을 설치하고, 작업 시에는 반드시 **절연 장갑, 절연 스틱** 등 방호구를 사용하도록 관리해야 합니다.

자, 오늘은 **변압기 설치 공간 확보 및 5대 방호 조치 안전 기준**에 대해 자세히 알아봤습니다. 솔직히 말하자면, 이 모든 기준을 완벽하게 지키는 것이 설계 단계에서는 비용 문제로, 시공 단계에서는 공간 문제로 쉽지 않을 수 있어요. 하지만, 그니까요, **변압기 사고는 곧 대형 화재나 인명 사고로 이어질 수 있다**는 점을 생각하면, 이 모든 방호 조치는 **선택이 아닌 필수**라고 봐야 할 것 같애요. 오늘 배운 내용을 바탕으로 현장의 변압기 설비를 한 번 더 점검해 보세요! 다음에 또 유용한 설비 관리 정보로 만나요! 안녕!
