누전 사고 사전 예측! 절연 저항 측정 방법 : 설비 노후도 진단 및 누전 예측



설비에 문제가 생기고 나서야 고치지 마세요! **절연 저항 측정**은 전기 설비의 **수명을 예측하고 누전 사고를 미리 막는** 가장 과학적인 진단법입니다.



안녕하세요, '전기 안전'입니다! 전기 설비, 특히 모터나 케이블 같은 것들은 시간이 지나면 열, 습기, 진동 때문에 **절연 성능**이 점점 약해집니다. 뭐랄까, 절연체가 삭는다는 건 곧 전기가 가야 할 길이 아닌 곳으로 새어나갈 준비가 되었다는 뜻이죠. 솔직히 말하자면, 많은 화재나 감전 사고의 근본 원인이 이 **절연 불량**에서 시작되거든요. 제가 아는 전기 담당자분은 매년 정기적으로 절연 저항 측정을 안 했다가, 갑자기 설비가 과열되어 멈춘 아찔한 경험을 했대요. 그니까요, 오늘은 이 치명적인 위험을 예방하기 위한 **절연 저항 측정의 정확한 방법**과, 이를 통해 설비의 **노후도를 어떻게 진단**하고 **누전 사고를 예측**하는지 핵심만 딱 뽑아서 알려 드릴게요. 이 지식만으로도 여러분의 설비 수명이 훨씬 늘어날 것 같애요!

목차

절연 저항 측정의 의미와 도구 (메거) 측정 전 필수 안전 수칙 3가지 설비별 최소 절연 저항 기준 (KEC) 절연 저항 측정 핵심 3단계 절차

절연 저항 측정의 의미와 도구 (메거)

**절연 저항**이란 전기가 흘러야 하는 도체(전선)와, 전기가 새면 안 되는 비충전 금속부(외함, 접지) 사이의 **전기적 저항값**입니다. 이 저항값이 높을수록 절연 성능이 좋다는 뜻이며, 낮아지면 곧 누전의 위험이 있다는 신호입니다.

메거 (Megger, 절연 저항계)

절연 저항을 측정하는 전용 장비로, 설비에 고전압(예: 500V DC 또는 1000V DC)을 인가하여 흐르는 미세 전류를 측정함으로써 절연 저항값을 계산합니다. '메거'는 고유 상표명이었으나, 이제는 절연 저항계를 통칭하는 용어로 널리 사용됩니다.





측정값은 **메가옴(MΩ) 단위**로 표시되며, 이 값이 **시간이 지남에 따라 감소하는 추이**를 분석하면 설비의 노후도를 정확히 진단할 수 있습니다.

측정 전 필수 안전 수칙 3가지

절연 저항 측정은 설비에 **높은 직류 전압**을 인가하는 행위이므로, 안전 절차 준수가 매우 중요합니다. 뭐랄까, 전기가 살아있는 곳에 절연 저항계를 연결하면 기계가 망가지고 작업자도 위험해집니다!

1. 1. 전원 차단 및 검전 (Power-Off & Lock-Out):
   측정 전에 반드시 해당 설비의 전원을 차단하고, **검전기**를 사용하여 **충전 여부를 최종 확인**해야 합니다. 이후 **LOTO(잠금/표지) 절차**를 통해 전원 재투입을 방지합니다.
2. 2. 잔류 전하 방전 (Discharge):
   차단 후에도 회로에 남아있을 수 있는 **잔류 전하(특히 콘덴서 등)**를 방전봉이나 접지선을 이용해 완전히 제거해야 합니다. 잔류 전하가 있으면 정확한 측정값이 나오지 않으며, 감전 위험도 있습니다.
3. 3. 작업 전압 확인 및 설정:
   측정 대상 설비의 정격 전압을 확인하고, 그에 맞는 **메거의 측정 전압**을 설정합니다. (예: 300V급 설비는 500V DC 메거 사용).

설비별 최소 절연 저항 기준 (KEC)

**한국전기설비규정(KEC)**에 따라 설비가 안전하게 작동하려면 최소한의 절연 저항값을 유지해야 합니다. 이 기준에 미달하면 즉시 절연 보강 조치를 해야 합니다. 그니까요, 이게 바로 **법적 안전선**입니다.

설비의 정격 전압 (교류)	절연 저항계 측정 전압 (DC)	최소 절연 저항 값
50 V 초과 ~ 250 V 이하	250 V	**0.5MΩ 이상
250 V 초과 ~ 500 V 이하	500 V	**1.0 MΩ 이상
500 V 초과	1000 V	**1.0 MΩ 이상

절연 저항 측정 핵심 3단계 절차

절연 저항 측정은 크게 세 가지 유형의 측정이 요구됩니다. 이 세 가지를 모두 완료해야 설비의 절연 상태를 종합적으로 진단할 수 있습니다.

1. Step 1. 충전부(선간) 측정:
   메거의 한쪽 단자를 A상(R), 다른 쪽 단자를 B상(S)에 연결하여 **상과 상 사이**의 절연 저항을 측정합니다. (A-B, B-C, C-A 순서) 이는 **케이블 내부 절연체의 상태**를 확인합니다.

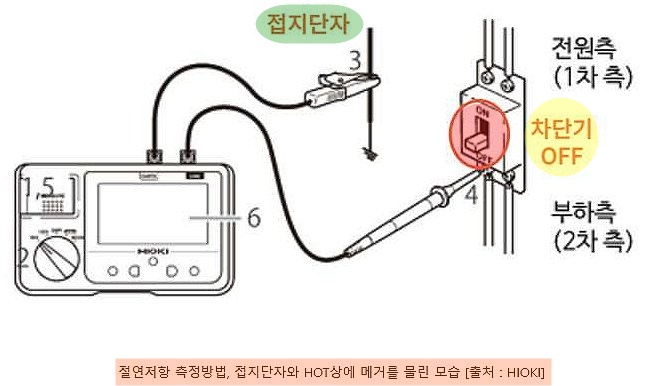

2. Step 2. 충전부-비충전부(대지) 측정:
   메거의 한쪽 단자를 각 상(R, S, T)에, 다른 쪽 단자를 **접지 단자나 설비의 금속 외함**에 연결하여 측정합니다. 이는 **누전 위험**을 직접적으로 진단하며, **가장 중요한 측정 항목**입니다.
3. Step 3. 결과 기록 및 추이 분석:
   측정된 값을 정확히 기록하고, **과거 측정값과 비교**하여 절연 저항의 **감소 추이**를 확인합니다. 값이 급격히 감소하거나 KEC 기준치에 근접하면, 즉시 설비 교체나 절연 보강 등의 예방 조치를 해야 합니다.

자, 오늘은 전기 설비의 건강 검진과 같은 **절연 저항 측정 방법**에 대해 자세히 알아봤습니다. 솔직히 말하자면, 전기 작업은 눈에 보이지 않는 위험이 가장 커요. 그니까요, 단순히 전기가 통하는지 안 통하는지를 넘어, **'앞으로 얼마나 더 안전할 수 있는지'**를 예측하는 이 절연 저항 측정이야말로 진정한 **예방 안전 관리**의 핵심이라고 봐야 할 것 같애요. 귀찮다고 생각하지 마시고, 주기적으로 측정하여 설비의 노후도를 진단하고 치명적인 사고를 미리 막아주세요! 안전하고 건강한 현장을 기원합니다. 다음에 또 유용한 안전 정보로 만나요! 안녕!
