전자기기는 모두 안정적인 전원 공급이 필수적입니다. 이 역할을 하는 핵심 장치가 바로 **전원공급장치(Power Supply)**입니다. 특히, 효율성과 안정성으로 현대 전자기기의 필수 요소가 된 **SMPS(Switching Mode Power Supply)**와 우리가 흔히 사용하는 직류(DC) 전원을 공급하는 DC형 파워서플라이에 대해 자세히 알아보겠습니다.
1. 전원공급장치 (Power Supply)란 무엇인가?
전원공급장치는 전기 에너지를 전자기기가 요구하는 형태로 변환하여 공급하는 장치입니다. 우리가 벽면 콘센트에서 받는 교류(AC) 전압을 대부분의 전자기기가 필요로 하는 직류(DC) 전압으로 바꿔주는 것이 일반적인 역할이죠.
전원공급장치는 크게 두 가지 방식으로 나뉩니다.
- 리니어 파워서플라이 (Linear Power Supply): 과거에 많이 사용되던 방식으로, 트랜스포머와 선형 레귤레이터를 이용해 전압을 낮추고 안정화합니다. 구조가 간단하고 노이즈가 적지만, 효율이 낮고 발열이 심하며 부피가 크다는 단점이 있습니다.
- 스위칭 모드 파워서플라이 (SMPS - Switching Mode Power Supply): 현대 전자기기에서 가장 널리 사용되는 방식입니다. 스위칭 소자를 이용해 고주파로 전력을 온/오프하며 전압을 변환합니다. 효율이 높고 작고 가볍지만, 노이즈가 발생할 수 있다는 특징이 있습니다.
2. SMPS (Switching Mode Power Supply)의 이해
SMPS는 고주파 스위칭 기술을 사용하여 입력 전압을 원하는 출력 전압으로 효율적으로 변환하는 전원공급장치입니다. 휴대폰 충전기부터 컴퓨터, TV 등 거의 모든 전자기기에 내장되어 있죠.
2.1. SMPS의 작동 원리 (간략화)
[그림 1: SMPS 기본 블록 다이어그램]
설명: AC 입력 -> 정류기 -> 평활 캐패시터 -> 스위칭 소자 (MOSFET/IGBT) -> 고주파 트랜스포머 -> 2차측 정류기 -> 출력 필터 (인덕터/캐패시터) -> DC 출력으로 이어지는 흐름을 화살표와 함께 각 블록으로 표시합니다. 피드백 루프(출력에서 스위칭 제어부로)도 함께 표시합니다.
- AC-DC 변환 (정류 및 평활): 벽면의 교류(AC) 전압을 다이오드 정류기를 통해 맥류(펄스 형태의 DC)로 바꾼 후, 평활 캐패시터로 평탄한 직류(DC) 전압으로 만듭니다.
- 스위칭 (고주파 변환): 이 DC 전압은 스위칭 소자(MOSFET, IGBT 등)를 통해 수십 kHz에서 수 MHz에 이르는 고주파 교류(AC)로 변환됩니다. 이 스위칭 주파수가 높을수록 트랜스포머의 크기를 줄일 수 있습니다.
- 변압 및 절연: 고주파 AC는 작은 고주파 트랜스포머를 통과하여 필요한 전압 레벨로 변압됩니다. 이 과정에서 1차측(입력)과 2차측(출력)이 전기적으로 절연되어 안전성을 높입니다.
- DC 변환 (정류 및 평활): 변압된 고주파 AC는 다시 다이오드로 정류되고, 출력 필터(인덕터 및 캐패시터)를 거쳐 깨끗한 직류(DC) 전압으로 출력됩니다.
- 피드백 제어: 출력 전압을 모니터링하여 원하는 전압이 나오도록 스위칭 소자의 동작(듀티 사이클)을 조절하는 피드백 회로가 존재합니다. 이를 통해 출력 전압이 안정적으로 유지됩니다.
2.2. SMPS의 장단점
| 특징 | 장점 | 단점 |
| 효율 | 80~90% 이상의 고효율 (리니어 방식보다 훨씬 높음) | |
| 크기 | 소형화, 경량화 가능 (고주파 동작으로 트랜스포머 크기 감소) | |
| 발열 | 낮은 발열 (전력 손실이 적음) | |
| 비용 | 대량 생산 시 저렴 | |
| 노이즈 | 고주파 스위칭으로 인한 EMI(전자파 간섭) 및 출력 리플 노이즈 발생 가능 | |
| 회로 | 리니어 방식보다 회로가 복잡하고 설계 및 디버깅이 어려울 수 있음 | |
| 수명 | 고주파 부품 사용으로 리니어 방식보다 수명이 짧을 수 있다는 단점도 존재함. |
2.3. SMPS의 종류
- 벅 컨버터 (Buck Converter): 입력 전압보다 낮은 출력 전압을 만듭니다. (강압)
- 부스트 컨버터 (Boost Converter): 입력 전압보다 높은 출력 전압을 만듭니다. (승압)
- 벅-부스트 컨버터 (Buck-Boost Converter): 입력 전압보다 높거나 낮은 출력 전압을 만들 수 있습니다. 극성이 반대로 나올 수 있습니다.
- 플라이백 컨버터 (Flyback Converter): 가장 흔하게 사용되는 SMPS 방식으로, 간단한 구조로 절연된 다중 출력을 얻을 수 있습니다. 소형 저전력 제품에 많이 쓰입니다.
- 포워드 컨버터 (Forward Converter): 플라이백보다 효율이 좋고 고출력에 적합하며, 트랜스포머의 1, 2차측에 동시 에너지가 전달됩니다.
- 하프/풀 브릿지 컨버터 (Half/Full-Bridge Converter): 고출력 애플리케이션에 사용되며, 효율이 매우 높습니다.
3. 파워서플라이 (DC형)의 종류 및 특징
여기서 말하는 'DC형 파워서플라이'는 주로 연구실, 개발 환경, 실험실 등에서 특정 DC 전압과 전류를 정밀하게 공급해야 할 때 사용하는 직류 전원 공급 장치를 의미합니다. 컴퓨터의 파워서플라이(ATX Power Supply)도 DC를 출력하지만, 여기서는 범용적인 DC 전원 공급 장치에 초점을 맞춥니다.
3.1. 가변형 DC 파워서플라이
[그림 2: 가변형 DC 파워서플라이 전면부 예시]
설명: 전면에 전압(V) 및 전류(A)를 조절하는 노브(다이얼)와 디지털 표시창이 있고, 출력 단자(+, -)가 있는 일반적인 실험실용 DC 파워서플라이의 이미지를 삽입합니다.
- 특징: 출력 전압과 전류를 사용자가 원하는 값으로 가변하여 사용할 수 있는 장치입니다. 주로 SMPS 또는 리니어 방식을 내부적으로 사용하여 DC 전원을 생성합니다.
- 주요 기능:
- 정전압 모드 (CV - Constant Voltage): 설정된 전압을 일정하게 유지하면서 부하에 따라 전류를 공급합니다.
- 정전류 모드 (CC - Constant Current): 설정된 전류를 일정하게 유지하면서 부하에 따라 전압을 조절합니다. (예: LED 구동, 배터리 충전 등)
- 과전압 보호 (OVP): 설정된 전압 이상으로 출력이 올라가는 것을 방지합니다.
- 과전류 보호 (OCP): 설정된 전류 이상으로 출력이 흐르는 것을 방지합니다.
- 활용 분야: 전자 회로 개발 및 테스트, 실험 실습, LED 구동, 배터리 충전 및 방전 테스트, 모터 구동 등 정밀한 DC 전원 제어가 필요한 모든 분야.
3.2. 고정형 DC 파워서플라이

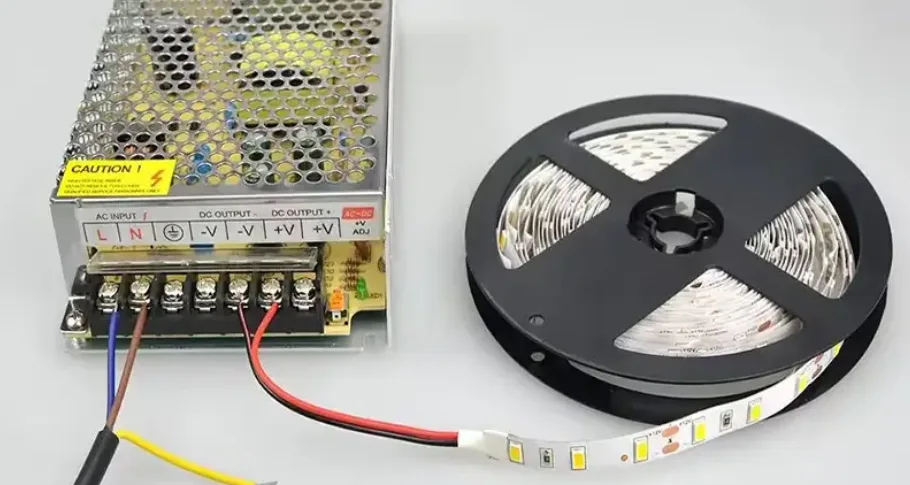

- 특징: 특정 전압(예: 5V, 12V, 24V 등)과 전류 용량으로 고정되어 출시되는 파워서플라이입니다. 주로 장비나 시스템에 내장되어 사용됩니다. 내부적으로는 대부분 SMPS 방식을 채택합니다.
- 활용 분야: 산업용 제어 장치, CCTV 전원, LED 조명용 컨버터, 통신 장비 등 특정 전압을 안정적으로 지속 공급해야 하는 애플리케이션.
4. SMPS / DC형 파워서플라이 선택 및 사용 시 고려사항
4.1. 주요 사양 확인
- 입력 전압/주파수: AC 100-240V 프리볼트인지, 특정 전압(예: 220V)만 지원하는지 확인합니다.
- 출력 전압/전류: 필요한 DC 전압(V)과 최대 전류(A) 용량을 확인합니다. 필요한 전류보다 넉넉한 용량을 선택하는 것이 좋습니다.
- 정격 전력 (Power, W): 출력 전압과 전류의 곱으로, 파워서플라이가 최대로 공급할 수 있는 전력량을 나타냅니다. (W = V x A)
- 효율: 높을수록 에너지 손실이 적고 발열이 줄어듭니다.
- 리플 및 노이즈: 출력 DC 전압에 포함된 미세한 AC 성분입니다. 민감한 장비에는 낮은 리플 및 노이즈 특성을 가진 제품을 선택해야 합니다.
- 안전 규격: CE, UL, KC 등 해당 국가 및 국제 안전 규격 인증 여부를 확인합니다.
- 보호 기능: OVP, OCP, OTP(과온도 보호), SCP(단락 보호) 등 다양한 보호 기능이 있는지 확인합니다.
4.2. 설치 및 운용 시 주의사항
- 접지: 반드시 적절한 접지를 하여 누전 및 감전 위험을 방지하고 노이즈를 줄여야 합니다.
- 통풍: SMPS는 고효율이지만 여전히 발열이 발생하므로, 충분한 통풍 공간을 확보하여 과열을 방지해야 합니다. 팬이 있는 경우 먼지 유입 여부도 확인합니다.
- 환경 조건: 동작 온도, 습도, 진동 등 사용 환경이 파워서플라이의 정격 사양 범위 내에 있는지 확인합니다.
- 과부하 방지: 정격 전류 이상으로 부하를 연결하면 파워서플라이가 손상되거나 오작동할 수 있습니다.
- 극성 확인: DC 출력은 반드시 극성(+/-)을 정확히 연결해야 합니다. 잘못 연결하면 장비가 손상될 수 있습니다.
5. 실습 예제: LED 구동을 위한 DC 파워서플라이 사용
[그림 3: DC 파워서플라이와 LED 회로 연결 예시]
설명: DC 파워서플라이의 출력 단자에서 나온 (+) 선이 저항을 거쳐 LED의 긴 다리(+)에 연결되고, LED의 짧은 다리(-)가 파워서플라이의 (-) 선에 연결되는 간단한 회로도를 그립니다. 전압계/전류계 표시도 함께 포함하여 실제 측정 상황을 연출합니다.
- 준비물: 가변형 DC 파워서플라이, LED, 전류 제한용 저항 (LED 사양에 맞게 선택), 점퍼 와이어.
- 연결:
- 파워서플라이의 전원을 끕니다.
- 파워서플라이의 양극(+) 단자를 저항의 한쪽 끝에 연결합니다.
- 저항의 다른 쪽 끝을 LED의 긴 다리(애노드, +)에 연결합니다.
- LED의 짧은 다리(캐소드, -)를 파워서플라이의 음극(-) 단자에 연결합니다.
- 설정:
- 파워서플라이의 출력 전압을 LED의 순방향 전압(예: 빨간색 LED는 약 2V)보다 약간 높게, 전류 제한은 LED 정격 전류(예: 20mA)에 맞춰 설정합니다. 처음에는 전압과 전류를 최소로 설정한 후 서서히 올리는 것이 안전합니다.
- 정전압 모드(CV)로 설정하고, 전류는 OCP 기능을 활용하여 제한합니다.
- 작동:
- 파워서플라이의 전원을 켭니다.
- LED가 정상적으로 점등되는지 확인하고, 전압 및 전류 값이 안정적인지 모니터링합니다.
이 교육 자료를 통해 SMPS와 DC형 파워서플라이의 기본 개념과 작동 원리, 그리고 실제 사용 시 고려해야 할 중요한 사항들을 이해하는 데 도움이 되셨기를 바랍니다. 안정적인 전원 공급은 모든 전자기기의 기본이자 핵심이라는 점을 기억해 주세요.
